Pramoninio kompiuterio vaidmuo kiekvienoje nuorodoje
1. Vaizdo fiksavimas: paprastai tai yra tinklo prievado kamera ir USB kamera. Kuo didesnis sąsajos greitis ir pralaidumas, tuo didesnė viršutinė užfiksuotų vaizdo pikselių ir kadrų riba. (dauguma naudoja USB 3.0 ir Intel lustus 1g, 2.5G ir 10g)
2. Vizualinė analizė: analizuokite užfiksuotus vaizdus. Kuo didesni vaizdo pikseliai, tuo daugiau analizės taškų ir tuo didesnė GPU ir vaizdo plokštės paklausa. Tuo pačiu atveju, kuo didesnis vaizdo plokštės našumas, tuo greitesnis analizės greitis. (nepriklausoma vaizdo plokštė paprastai naudojama didelės spartos aptikimo įrangai)
3. Takelių atskyrimas: paprastai aptiktos problemos atskiriamos pagal skirtingus atributus. Pavyzdžiui, jei maistas yra tik tuščias ir nėra daiktų, jį filtruoja stiprus vėjas. Paprastai nuoseklusis prievadas siunčia jungiklio uždarymo signalą arba sujungia PLC sudėtingesnėms operacijoms.
Faktinio naudojimo pavyzdžiai:

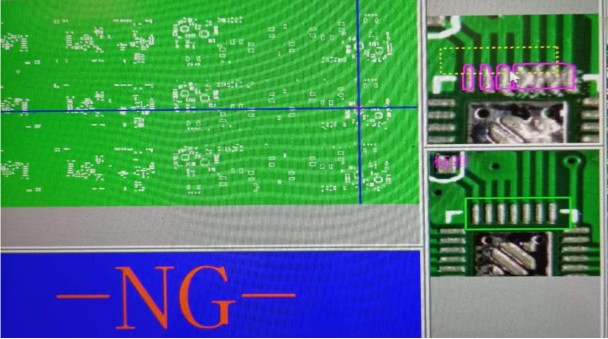

SMT alavo efekto aptikimas
Analizuojant ir lyginant su nustatytu vaizdu, nustatyta, kad plokštė su alavo pakrovimo efektu, neatitinkančiu standarto, turės ng klaidą. Šiame žingsnyje roboto ranka automatiškai ją atims arba kitame etape ji tekės į remonto postą, o ją tvarkys remonto personalas. Esant mažai automatikai, kažkas atidarys dangtelį ir atims PCB plokštę, o tada paspaus pradėti, kad tęstų gamybą.
Foninio apšvietimo plėvelės aplikatoriaus aptikimas:
Mobiliojo telefono foninio apšvietimo plėvelę manipuliatorius įklijuoja per tinklo prievadą arba USB, kad sugautų tikrąjį objektą, o tada atliekama analizė. Patvirtinus, kad medžiagos padėtys yra teisingos, įvedamas kitas derinimo žingsnis, o tada fotoaparatas sugauna plėvelę, kad įsitikintų, jog pasta yra nuosekli ir teka į kitą žingsnį;
Tai yra gana sudėtinga, skaitomų paveikslėlių rėmelių skaičius nėra didelis, o reikalingas grafikos apdorojimo pajėgumas nėra didelis. Iš esmės dauguma mašinų sąsajų gali atitikti standartus.
Komponentų bandymo įranga:
Šio tipo aptikimas yra greitas. Kas sekundę aptinkama dešimtys ar net šimtai gabalų. Skaitomų pikselių skaičius nėra didelis, kadrų skaičius yra labai didelis ir kadrų nuostolių nėra. Šio tipo aptikimui reikalingos palyginti aukštos tinklo sąsajos. Paprastai naudojamos "Intel" gigabitinės tinklo plokštės. Tačiau, pagerinus įrangos greitį, tinklo sąsajos vaizdo ir vaizdo apdorojimo reikalavimai taip pat yra didesni. Tada turime neatsilikti nuo rinkos ir atsinaujinti.
